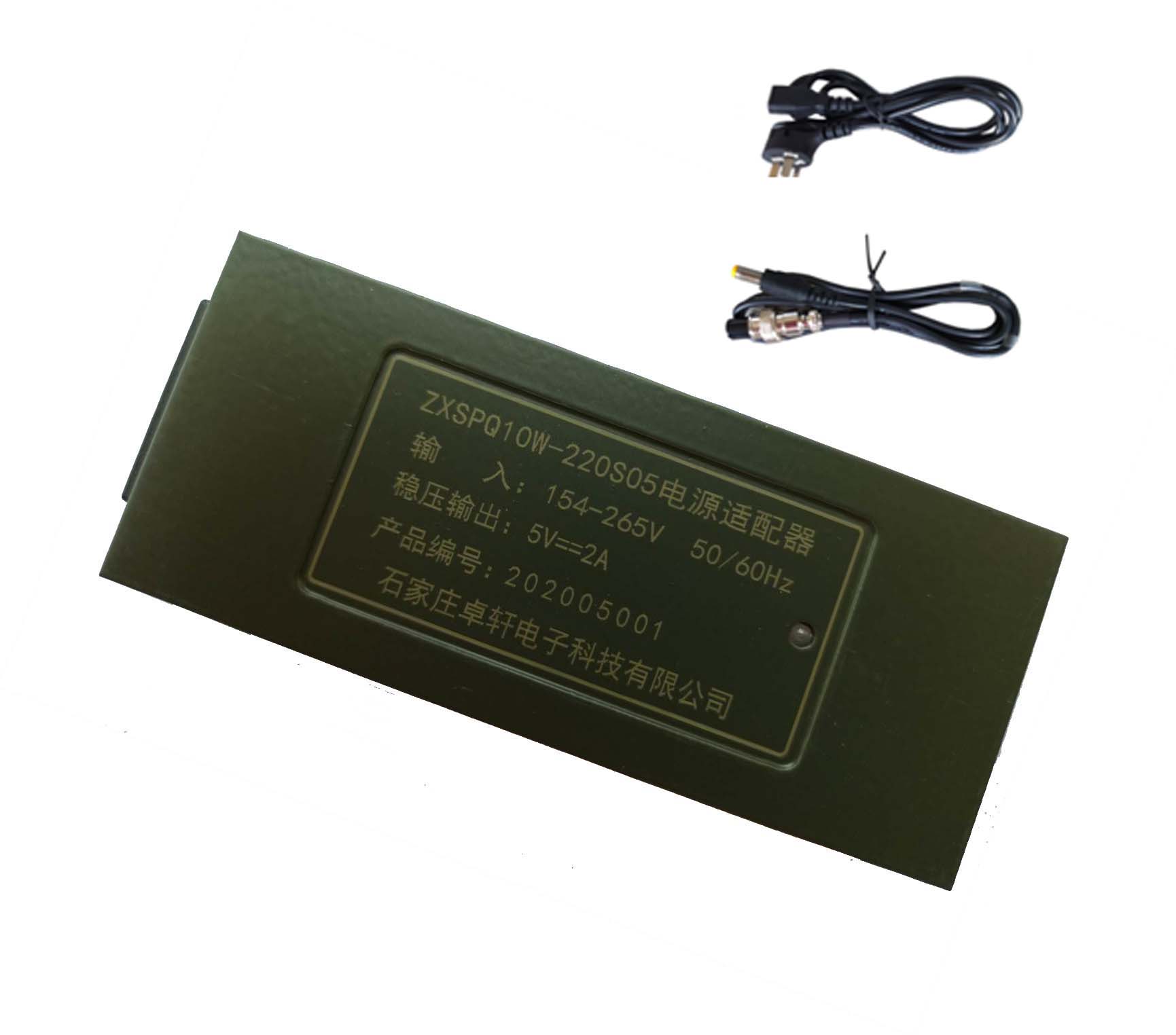

軍用電源適配器10-150W

在線咨詢全國熱線
189-0339-0754

典型性能：寬壓輸入、單路輸出，輸入頻率范圍47Hz-440Hz，輸出低紋波噪聲、高穩壓精度、長期短路保護自恢復、使用效率高，高隔離耐壓ZXSPQ-型軍品級電源適配器，具有防雨耐腐蝕能力強的特點，工作環境溫度可達到-40℃到+55℃之間，可適應嚴酷的自然條件
主要適用于車載電池盒、指揮機、車載用戶機等設備供電，具有輸入電壓寬，體積小、效率高等特點。

1、輸入特性
1.1輸入電壓
額定電壓：100~240Vac
調整范圍：90-264Vac
   1.2輸入頻率
額定頻率：50/60Hz.
調整頻率：47-63Hz
   1.3輸入電流
      當輸入交流電壓為額定值的下限電壓負載滿載時,更大輸入交流電流3A.
   1.4浪涌電流
當輸出為額定負載,環境溫度為25℃,輸入240Vac冷態起機時的更大浪涌電流小于60A.
   1.5 AC漏電流
當輸入電壓240Vac時,更大漏電流為0.25mA.

3、輸出特性

2.1輸出功率

電壓 Voltage	最小負載 Min. Load	額定負載 Rated. Load	峰值功率 Peak	輸出功率 Output power
24Vdc	0.00A	6.25.0A	170W	150W

2.2負載特性,調整率

電壓 Voltage	最小負載 Min. Load	額定負載 Rated. Load	線性調整 Line Regulation	負載調整 Load Regulation
24Vdc	0.00A	6.25.0A	±1%	±5%

2.3紋波和噪音
   測試條件:在額定電壓及額定負載條件下,使用示波器帶寬為20MHz連接到充電器的輸出端,同時輸出端并聯一個47uF的電解電容和一個0.1uF的瓷片電容.
+24Vdc                 120mV p-p
2.4啟動延遲時間
   當輸入115Vac和輸出更大負載時,更大啟動時間為3S.
2.5上升時間
   當輸入115Vac和輸出更大負載時更大時間為40 mS.
2.6保持時間
   當輸入115Vac 和輸出更大負載時,最小保持時間為5 mS .
2.7效率/Efficiency:
      當115/230Vac輸入電壓時，1/4，1/2，3/4和滿載計算平均效率，最小80%
3、保護功能
3.1短路測試
該電源供給器在短路解除時能正常工作恢復.
3.2過流保護
過流故障排除后,電源將自動恢復正常工作。
3.3過壓保護
當輸出電壓超過額定電壓的120%~170%時,電源將保護,故障排除后能恢復正常工作.
4、環境要求
4.1 工作溫度
-40℃-70℃,滿載,正常工作.
4.2 儲藏溫度:-55℃ to 105℃
4.3工作濕度
5%(0℃)~90%(40℃),72小時,滿載,正常工作.
重量：≤0.55kg
    防雨和防煙霧：本機具有防雨和防煙霧腐蝕的能力
    振動沖擊：符合軍標（GJB367A2001）有關要求
    安全性：交流輸入端對地（機殼）絕緣電阻大于80MΩ，并能承受試驗電壓1500V（有效值）一分鐘無飛弧，不擊穿。
    可靠性：MTBF≥50000小時
    運輸要求：在運輸過程中，能耐受三級公路上車輛的振動。
5、 結構參數:
5.1 外殼:
外殼尺寸:127mm×62mm×31mm
